概述

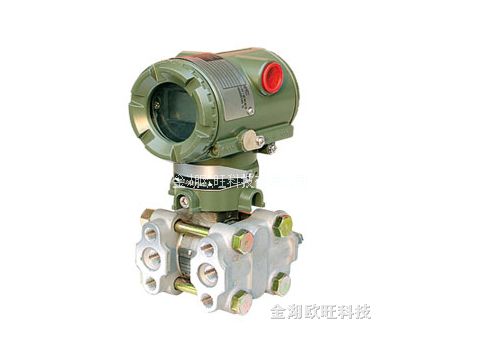

OW-ECA系列電容式變送器是我公司引進國外先進技術和設備，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試。具有設計原理先進、品種規格齊全、安裝使用簡便(規格、尺寸與原裝EJA完全兼容)，外形美觀等特點。該產品分智能和普通型兩種類型，滿足用戶的多種選擇要求，具有很強的使用價值，目前該系列產品已廣泛應用于石油、化工、冶金、電力、食品、造紙、醫藥、機械制造等行業。
特點
★精度高；
★穩定性好；
★二線制(特殊可四線制);
★固體元件，接插式印刷線路板；
★小型、重量輕、堅固抗振；
★量程、零點外部連續可調；
★正遷移可達500%；負遷移可達600％；
★阻尼可調；
★單向過載保護特性好；
★無機械可動部件，維修工作量少；
★全系列統一結構，零部件互換性強；
★接觸介質的膜片材料可選擇；
★(316L、TAN、HAST-C、MONEL等耐腐蝕材料)
★防爆結構，全天候使用。
S型智能變送器除了一般電容式變送器固有特點外還具有如下特點：
★智能電子部件僅由一塊板組成
★量程比15∶1或10∶1
★0-0.6～0-42000kPa
★就地按鍵調整量程和零點
★可更新現存的ECA各種模擬式變送器為智能式儀表
★符合HART協議，可用HART通訊器268、275 與本智能表進行雙向能訊而不中斷輸出信號
★在采用HART協議的分散控制系統中同主機進行雙向通訊
★具有自診斷和遠程診斷功能
工作原理
過程壓力通過兩側或—側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，@大位移約0.1mm，這種位移轉變?yōu)椴顒?dòng)信號，由電子線路差動信號轉換成二線制的4～20mADC輸出信號。
功能參數
使用對象: 液體、氣體和蒸汽
測量范圍: 0-0.16kPa至0-40MPa
輸出信號: 4～20mADC(特殊可為四線制220VAC供電，0～10mADC輸出)
供電電源: 12～45VDC，一般為24VDC(見圖負載特性)
負載特性: 與供電電源有關，在某一電源電壓時帶負載能力見圖，負載阻抗RL與電源電壓VS關系式為RL≤50(Vs－12)
指 示 表: 指針式線性指示0～100%刻度和平方根指示0-10刻度，以及31/2位LCD液晶式顯示(0～100%線性)
防 爆: a.隔爆型 dⅡBT5 b.本質安全型 iaⅡCT6
量程和零點:外部連續可調，智能型通過就地按鈕或通過HART通訊進行調整。正負遷移: 零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。@大正遷移量為@小校調量程的500%， @大負遷移量為@小校調量程的600%。流量變送器@大正、負遷移量為校準量程的10%。
溫度范圍: 放大器工作溫度范圍:-38～＋93℃
灌充硅油的測量元件:-40～＋104℃
法蘭式變送器灌充高溫硅油時:＋15～＋ 315℃
普通硅油:-40～＋150℃
靜壓和過載壓力: 4、10、25、32MPa
濕 度: 相對濕度0～100%
容積吸取量: ＜0.16cm3
阻尼(階躍響應):充硅油時，一般在0.2s到1.67之間連續可調
啟動時間: 2s,不需預熱
技術數據
(不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片)
精 確 度: ±0.075%，±0.1%，±0.25%
死 區: 無(≤0.1%)
穩 定 性: 六個月內不超過@大量程的基本誤差絕對值
故障報警: (智能型具有)自診斷程序檢測出故障，模擬輸出高于22mA或低于3.8mA報警，報警高低可通過電子部件上開關進行選擇。

規格代碼表

ECA

變送器

產品 類型

110A

差壓

440A

高壓力

120A

微差壓

510A

絕壓型（陶瓷電容）

130A

高靜差壓

530A

壓力式（陶瓷電容）

210A

法蘭式（平膜片型）

118W

隔膜密封式（平膜片型）

220A

法蘭式（凸膜片式）

118N

隔膜密封式（凸膜片式）

310A

絕壓型

118Y

隔膜密封式（一平一凸膜片等）

430A

壓力式

438W/N

隔膜密封式（平膜片型、凸膜片等）

輸出信號

E

4-20mA、HART協議

F

4-20mA

膜盒量程

L

0-1~6KPa

C

0-5~32MPa

M

0-6~40KPa

D

0-5~50MPa

H

0-40~250KPa

A1

0-200KPa(510A/530A)

V

0-0.16~1MPa

B1

0.1-2MPa(510A/530A)

A

0-0.4~2.5MPa

C1

0.5-10MPa(510A/530A)

B

0-1.6~10MPa

D1

5-50MPa(510A/530A)

接介質材料

S

316L(膜盒), 316L(排氣螺釘)

HC(膜盒), 316L(接頭) (510A/530A)

H

HC(膜盒), 316L(排氣螺釘)

HC(膜盒), HC(接頭) (510A/530A)

M

MONEL(膜盒), 316L(排氣螺釘)

U

Ti(膜盒), 316L(排氣螺釘)

T

Ta(膜盒)

普通連接

2

M20*1.5, 過程接頭

1

帶1/2NPT內螺紋過程接頭

0

無過程連接（容式法蘭上1/4NPT內螺紋）

4

1/2NPT內螺紋50A/530A

7

1/2NPT外螺紋50A/530A

8

G1/2DIN 16 288 外螺紋510A/530A

9

M20*1.5DIN 16 288外螺紋510A/530A

安裝方式

2

垂直安裝，右面高壓，過程接頭在上

3

垂直安裝，右面高壓，過程接頭在下

6

垂直安裝，左面高壓，過程接頭在上

7

垂直安裝，左面高壓，過程接頭在下

8

水平安裝，右面高壓

9

水平安裝，左面高壓

電氣接口

5

G1/2內螺紋，2處接線口帶盲塞

表頭顯示

D

數字表頭

E

指針表頭

N

無表頭

管安裝支架

A

SECC 平托架

B

SU304平托架

C

SECC  L型托架

D

SU304    L型托架

N

無安裝支架
